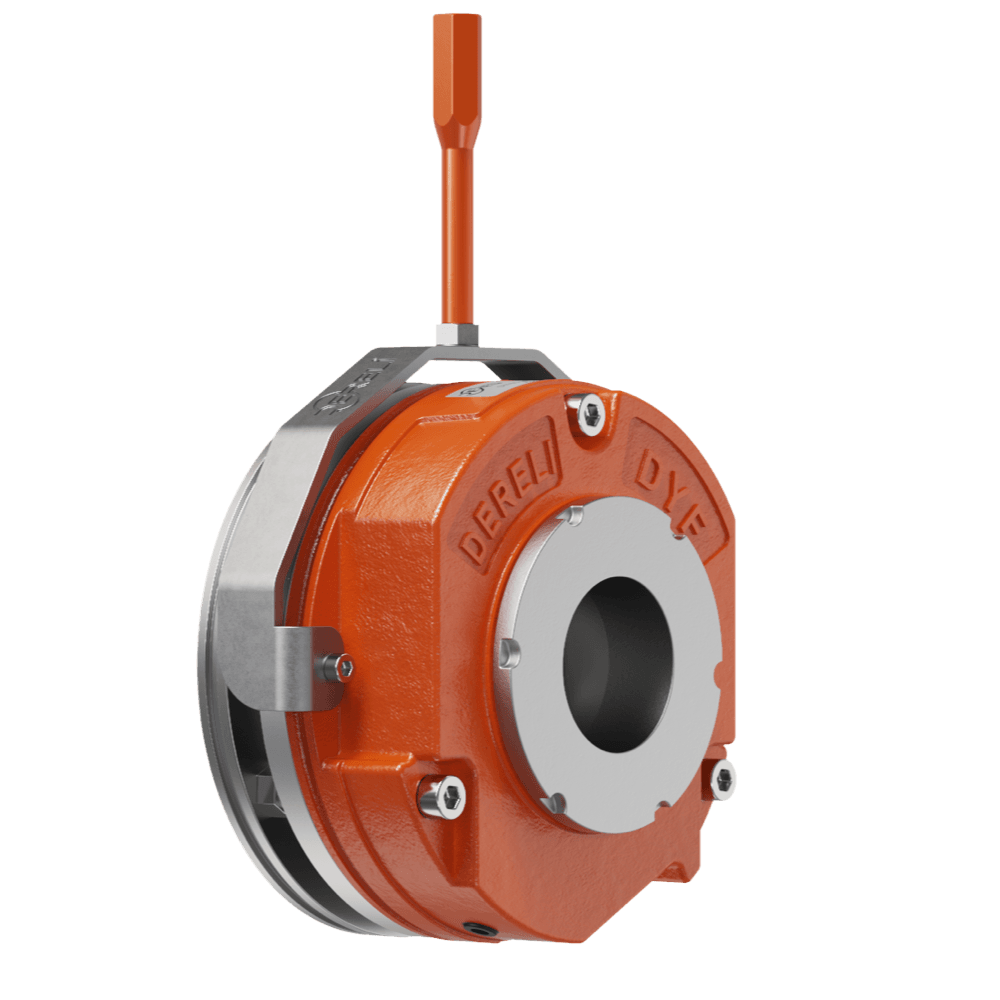

Dereli DYF Serisi Yay Baskılı Fren

DYF Serisi Frenler

DYF serisi frenler, yay baskılı frenlerdir ve enerji uygulanmadığında frenleme yapar. Fren bobinineenerji uygulandığında manyetik alan oluşur. Bu manyetik alan, baskı yaylarının kuvvetini yenerek baskı flanşının yayları sıkıştırıp bobine doğru çekilmesini sağlar. Bunun sonucunda iki tarafında sürtünme yüzeyi bulunan fren balatası serbest kalır. Enerji kesildiğinde manyetik alan ortadan kalkar ve sıkışmış yaylar serbest kalarak baskı flanşının, fren balatasına doğru itilip frenleme yapmasını sağlar.

DYF Serisi Frenler Kataloğunu incelemek için teknik bilgiler sayfamızı ziyaret edebilirsiniz.
Dökümanlar ve Özellikler
Motor Çeşitleri

Ürün Özellikleri

  • 3 – 2800 Nm aralığında tork
  • 10 farklı boyut
  • Standart voltajlar 24 V, 48 V, 98 V, 190 V
  • Uygulamalar için tasarlanmış modüler yapı ve kolay montaj
  • Ayarlanabilir çalışma boşluğu ve frenleme torku
  • İsteğe göre IP 54 … IP 66 aralığında koruma sınıfı
  • HC sınıfı emaye bobin tel izolasyonu (200 °C)
  • Metal parçalar korozyona karşı koruyucu kaplamalı
  • Fren bobini epoksi reçine ile izole edilmiştir
  • Kısa açma-kapatma süreleri
  • Fren çalışma ses seviyesi < 70 dB
  • Asbestsiz, aşınma oranı düşük ve uzun ömürlü balatalar %100 çalışma prensibine göre tasarlanmıştır
  • Soğuk iklim versiyonu (CCV) ile -40 °C’ ye kadar dayanıklı tasarım (opsiyonel)
  • Gürültü azaltıcı < 45 dB (opsiyonel)

Çalışma Prensipleri

  • DYF serisi frenler, yay baskılı frenlerdir ve enerji uygulanmadığında frenleme yapar. Fren bobinine (1) enerji uygulandığında manyetik alan oluşur.
  • Bu manyetik alan, baskı yaylarının (2) kuvvetini yenerek baskı flanşının (3) yayları sıkıştırıp bobine doğru çekilmesini sağlar.
  • Bunun sonucunda iki tarafında sürtünme yüzeyi bulunan fren balatası (4) serbest kalır.
  • Enerji kesildiğinde manyetik alan ortadan kalkar ve sıkışmış yaylar serbest kalarak baskı flanşının, fren balatasına doğru itilip frenleme yapmasını sağlar.

Montaj Tipleri

  • Soğutmasız Tip Fren Montajı
    DYF yay baskılı fren serisinin standart montaj tiplerinden birisidir. Sık açma / kapatma yapılmayan sistemlerde kullanılır.
  • Soğutmalı Tip Fren Montajı
    DYF yay baskılı fren serisinin standart montaj tiplerinden birisidir. Sık açma / kapatma yapılan ve yoğun çalışma koşullarında çalışan sistemlerde kullanılır.
  • Cebri̇ Aksiyal Fanlı Fren Montajı
    Sürücü ile çalışan sistemlerde frenin sık açma kapatma yaptığı durumlarda veya ortam sıcaklığının yüksek olduğu yerlerde cebri aksiyal fanlı fren kullanılır.
  • Manuel Kollu Fren Montajı
    Sistemin enerji kesintisine uğraması durumunda veya frenin manuel olarak serbest bırakılması gerektiğinde kullanılır. Dış cephe asansörleri, konveyör bant sistemleri, vinç sistemleri gibi yerlerde kullanılır.
  • Encoder + Çift Frenli̇ Fren Montajı
    Standartlar gereği güvenliğin üst seviyede olması gereken sistemlerde (Asansör, sahne sistemleri) kullanılır.
  • Encoder + Cebri Aksiyal Fan + Manuel Kollu Fren Montajı
    Çalışma koşullarının yoğun, ortam sıcaklığının yüksek olduğu ve sistemin kontrol edilmesi gerektiği durumlarda. Otomasyon sistemleri, vinç sistemleri gibi yerlerde kullanılır.

Benzer Ürünler

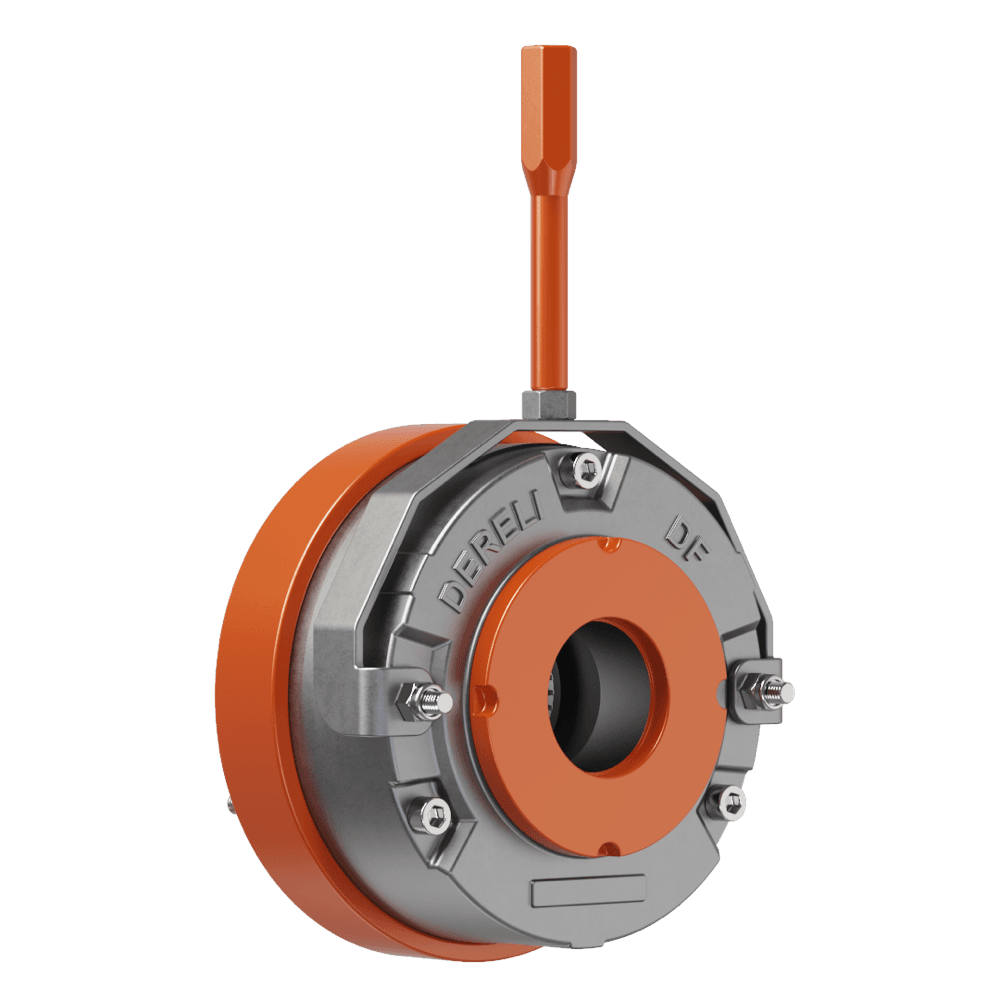

DF Serisi Yay Baskılı Fren
